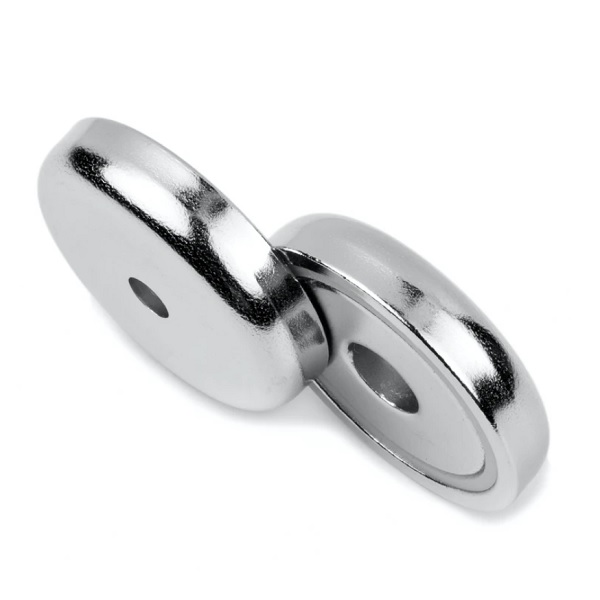

Magnet neodim oala cu gaura cilindrica, Ø 48 mm, putere 63 kg

Cu 48 mm diametru și 11,5 mm înălțime, un magnet oală gaură cilindrică 48 mm ține aproximativ 63 kg. Miezul este din neodim N42, iar gaura cilindrică primește un șurub M8 cu cap cilindric, care intră 8,5 mm adânc.

Ca dimensiuni, are 48 mm diametru și 11,5 mm înălțime, toleranță ±0,1 mm, și cântărește aproximativ 110 g. Gaura cilindrică: 8,5 mm pentru tija șurubului și un locaș de 15 mm, adânc de 8,5 mm, pentru cap. Miezul este din neodim N42, în oală de oțel nichelat.

Magnet oală gaură cilindrică 48 mm: ce înseamnă cifrele

63 kg la desprindere pe oțel gros, 12,6 kg la alunecare pe verticală, până la 80°C. La 63 kg pe oțel gros și 12,6 kg la alunecare, magnetul de 48 mm ține ferm dispozitive grele pe structuri metalice. Forța se obține doar pe oțel gros, curat și plan. Pentru dispozitive care vibrează, lasă o rezervă mare de forță și verifică periodic șurubul.

Unde se folosește

Dispozitivul de ținere pe linia de producție

Suporturile pentru piese se prind pe mesele de oțel ale liniei cu magneți de 48 mm și se mută când se schimbă produsul.

Semnalizarea pe grinzile din depozit

Plăcile de semnalizare grele se prind pe grinzile metalice cu magneți puternici, fără găurire.

Prinderea temporară a unei structuri ușoare

La montaje, piesele de ghidaj se țin pe structura metalică până la fixarea definitivă.

Suportul pentru camera de monitorizare

O cameră de monitorizare se prinde pe structura metalică a unei hale cu un suport cu magnet și se mută când se schimbă zona.

Cum se montează

Șurub cu cap cilindric M8; capul intră în locașul de 15 mm și rămâne sub fața de prindere. Strânge cu mâna, ca oala să nu se deformeze; pe partea cealaltă pui o plăcuță de oțel sau un alt magnet, cu polaritatea probată înainte.

Mărimile vecine

Pentru comparație cu un magnet oală gaură cilindrică 48 mm:

• oală ⌀42 × 9 mm: 32 kg, cu 49% mai slab.
• oală ⌀36 × 7 mm: 47 kg, cu 25% mai slab.
• oală ⌀60 × 11,5 mm: 95 kg, de 1,5 ori mai puternic.

Întrebări frecvente

Ce șurub folosesc?

Un șurub M8 cu cap cilindric, al cărui cap intră în locașul de 15 mm, adânc de 8,5 mm.

Cât de periculos este?

Foarte puternic: poate prinde grav degetele. Lucrează cu mănuși groase și ține-l departe de stimulatoare cardiace și electronice.

Se poate folosi pentru ridicare?

Nu. Fixările de producție, da; ridicatul sarcinilor, nu. Pentru ridicare cere un magnet de ridicare certificat, testat la sarcina de lucru.

Ce aleg pentru mai multă forță?

Magnetul de 60 mm cu gaură cilindrică ține aproximativ 95 kg, iar cel de 48 mm cu gaură îngropată aproximativ 87 kg.

Cum îl desprind de pe o grindă?

Glisează-l spre marginea grinzii sau folosește o pană de lemn ca pârghie, cu mănuși. La alunecare se mișcă de la aproximativ 12,6 kg, mult mai ușor decât la tragerea drept în sus.

Cum îl transport?

Ambalat separat, între plăci groase de carton, departe de unelte și de alte piese de oțel. La 63 kg, se lipește brusc de orice obiect de metal din apropiere.

Pe scurt: magnet oală ⌀48 × 11,5 mm, neodim N42, oală de oțel nichelat; 63 kg la desprindere, 12,6 kg la alunecare; șurub M8; 80°C; aproximativ 110 g.
